Spännelement
Läs mer om Spännelement här
HWR har sedan 1989 utvecklats från ett designkontor till en innovativ tillverkare av spännutrustning.
HWR Spanntechnik GmbH är specialist inom fastspänning av deformationskänsliga arbetsstycken och balansering, koncentrisk fastspänning av komponenter i alla former. Vi fokuserar på era uppspänningsproblem och kan med våra 30 års erfarenhet tillgodose era krav på uppspänning. HWR´s Innovativa styrka uppfyller absolut precision. Resultatet: optimala uppspänningar som tillförlitligt uppfyller de ökande kraven vid svarvning och fräsning. Förlita dig på effektiva och kostnadseffektiva lösningar för optimala resultat i din tillverkning.
Precision och stabilitet för industrins fastspänning
Exakt fastspänning är avgörande i dagens industri. Varje millimeter räknas, och felmarginaler kan bli kostsamma. Här kommer spännelement in i bilden – en effektiv lösning som ger en spel- och glappfri anslutning mellan axel och nav utan att försvaga komponenterna.
Oavsett om det handlar om skärande bearbetning, kraftöverföring eller automatiserade system, är spännelement en nyckelkomponent för att säkerställa stabilitet, precision och lång livslängd i mekaniska system.
Så fungerar spännelement
Spännelement skapar en friktionsbaserad låsning genom en radiell klämkraft, vilket eliminerar behovet av traditionella metoder som kilspår och splines. Till skillnad från dessa tekniker, som kräver bearbetning av både axel och nav, möjliggör spännelement en säker kraftöverföring utan materialborttagning.
Genom att fördela belastningen jämnt över kontaktytorna minimeras risken för utmattning och deformation, samtidigt som monteringen blir enkel och flexibel. Perfekt för applikationer där noggrannhet och hållfasthet är avgörande.
-
Varför välja spännelement?
- Spel- och glappfri kraftöverföring – Förhindrar slitage och säkerställer exakt momentöverföring.
- Hög belastningskapacitet – Klarar både axiella och radiella krafter utan deformation.
- Snabb montering och demontering – Ingen bearbetning krävs, vilket sparar tid och förenklar underhåll.
- Flexibel användning – Passar olika typer av axlar och naver, från precisionsmaskiner till tunga drivsystem.
- Minimal påverkan på komponenterna – Ingen urfräsning eller bearbetning krävs, vilket bevarar materialets styrka.
Användningsområden – där spännelement gör skillnad
Skärande bearbetning och verktygsmaskiner: Vid fräsning, svarvning och slipning krävs stabil fastspänning för att uppnå exakta toleranser. Spännelement möjliggör en repeterbar och vibrationsfri fastsättning av arbetsstycken, vilket ger bättre ytfinish och längre verktygslivslängd.
Automatisering och robotik: I moderna produktionslinjer är precision och repeterbarhet avgörande. Spännelement används för att säkra rörliga komponenter i industrirobotar och automatiserade system, vilket minskar slitaget och optimerar driften.
Kraftöverföring och transmission: Remskivor, kugghjul och andra drivsystem utsätts för höga krafter och behöver en säker momentöverföring. Spännelement ger en stabil anslutning utan att försvaga axeln, vilket ökar livslängden och minskar underhållsbehovet.
Medicinteknik och forskning: När varje detalj måste vara exakt används spännelement för att fixera komponenter i laboratorieutrustning och medicinska maskiner. Lösningen garanterar en spel- och glappfri koppling, vilket är avgörande för noggranna mätningar och känsliga processer.
Spännelement från HWR Spanntechnik – kvalitet från Dankab
Dankab samarbetar med HWR Spanntechnik GmbH, en tysk tillverkare med expertis inom spännteknik. HWR:s produktserier erbjuder högpresterande lösningar för industriella behov:
- INOLine – Spännelement för arbetsstycken med varierande geometrier, särskilt användbara där konventionella spännsystem inte räcker till.

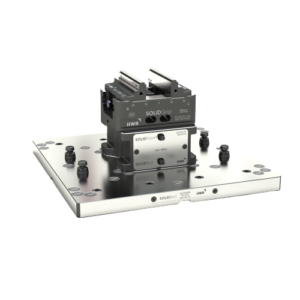

- SOLIDLine – Robust fastspänning för känsliga detaljer, med SOLIDGrip-teknik som möjliggör minimalt grepptryck och reducerad deformation.
HWR:s spännelement är designade för att ge maximal precision och stabilitet – en lösning som gör skillnad i allt från tung industri till finmekaniska tillämpningar.
Rätt spännelement för rätt tillämpning
För att få ut maximal prestanda av ett spännelement är det viktigt att välja rätt modell baserat på:
- Belastningskrav – Vilka axiella och radiella krafter måste komponenten tåla?
- Material och ytstruktur – Vilken typ av axel och nav används?
- Omgivningsförhållanden – Utsätts spännelementet för höga temperaturer eller korrosiva miljöer?
- Precision och toleranser – Krävs absolut spel- och glappfri passning?
- Vi på Dankab erbjuder teknisk expertis och ett brett sortiment av spännelement från HWR Spanntechnik GmbH. Vi hjälper dig att hitta rätt lösning för din applikation.
Kontakta oss för teknisk rådgivning
Behöver du rådgivning kring val av spännelement? Vi har den tekniska expertisen och produkterna för att optimera din fastspänning.
📞 Kontakta oss idag för mer information och produktval.
FAQ
Hur påverkar ytjämnheten på axel och nav spännelementets prestanda?
Spännelement fungerar genom friktion mellan axel och nav, vilket innebär att ytjämnheten på dessa komponenter har en direkt inverkan på prestandan. En för grov yta kan minska kontaktytan och orsaka ojämn kraftfördelning, medan en för slät yta kan leda till otillräcklig friktion. Rekommenderad ytfinhet ligger vanligtvis mellan Ra 1,6 och 3,2 µm för att säkerställa optimal kraftöverföring och minimera risken för glidning.
Kan spännelement användas i applikationer med höga temperaturer?
Ja, men det beror på materialet i spännelementet och expansionskoefficienten hos axeln och navet. Vid höga temperaturer kan material utvidgas, vilket kan påverka klämkraften och friktionen. För applikationer över 200°C bör spännelement tillverkas i temperaturbeständiga material, som rostfritt stål eller speciallegeringar, samt vara konstruerade för att kompensera för termiska expansioner.
Hur bestämmer jag rätt åtdragningsmoment för skruvarna i ett spännelement?
Åtdragningsmomentet är avgörande för att uppnå rätt klämkraft och undvika skador på komponenterna. Det rekommenderade momentet varierar beroende på spännelementets storlek och material, men specificeras alltid av tillverkaren. En viktig aspekt är att dra åt skruvarna i en korsvis sekvens, vilket säkerställer en jämn fördelning av trycket och minskar risken för snedbelastning.
Finns det några begränsningar för vilken typ av axel som kan användas med spännelement?
Ja, spännelement är mest effektiva när axeln har en cylindrisk och slipad yta. De kan även användas på ihåliga axlar eller tunna rör, men i dessa fall är det viktigt att se till att väggtjockleken är tillräcklig för att motstå den radiella klämkraften. För mycket tunna axlar kan en förstärkning eller en annan typ av fixering vara nödvändig.
Hur påverkar dynamiska belastningar och vibrationer livslängden på ett spännelement?
Dynamiska belastningar och vibrationer kan gradvis minska klämkraften om spännelementet inte är korrekt dimensionerat. För att säkerställa lång livslängd i miljöer med kraftiga vibrationer bör spännelementet ha hög självcentrerande förmåga och rätt yttrycksfördelning. Dessutom kan användning av låsvätska eller specialdesignade skruvar minska risken för lossning över tid.
